A fleet maintenance manager opens two quotes for 3/8 pulg.ch chain. Same length, same hooks listed on the drawing, and a price gap wide enough to notice. One supplier is quoting Grado 70 transport chain, the other is quoting Grado 80. Both arrive in plain cartons, both will drag a skid steer onto a step deck, and neither will tell you by looking at it which job it is actually rated for.
Ahí es donde comienzan la mayoría de los errores en cadena. El grado 70 y el grado 80 no son dos niveles de calidad del mismo producto. Son dos materiales diferentes, clasificados para dos factores de diseño diferentes, construidos para dos trabajos diferentes. Si se equivoca en el emparejamiento, pagará una prima de aleación por cada pie de cadena de amarre o colocará una cadena de transporte de acero al carbono donde pertenece una eslinga calificada.
Contenido
Compre Grado 70 para asegurar la carga. Compre Grado 80 para levantamiento por encima de la cabeza. El grado 70 es una cadena de transporte de acero al carbono, comúnmente cromada de zinc amarillo y estampada con 7 o 70 en cada eslabón. El grado 80 es una cadena de acero de aleación tratada térmicamente con estampado 8 u 80, construida como componente de elevación con un factor de diseño de 4:1.
La regla es contundente: una cadena de grado 70 nunca debe levantar una carga por encima de las personas. OSHA 1910.184 exige que las eslingas de cadena aéreas sean de acero aleado y estén marcadas con el grado y la capacidad, por lo que una cadena de amarre de acero al carbono no califica, sin importar cuán limpia se vea en el banco de inspección.
Las cifras publicadas varían ligeramente entre los fabricantes, así que trate los números a continuación como valores típicos y confirme el sello en la cadena más la etiqueta en el conjunto terminado.
| Atributo | Grado 70 | Grado 80 |
|---|---|---|
| Materia prima | acero al carbono | Acero de aleación tratado térmicamente |
| factor de diseño | 3:1 | 4:1 |
| Marcado de enlaces | 7 o 70 | 8 u 80 |
| Límite de carga de trabajo de 3/8 de pulgada | 6.600 libras | 7.100 libras |
| 3/8 de resistencia a la rotura | alrededor de 19,800 libras | alrededor de 28,400 libras |
| elevación aérea | No permitido | Permitido cuando está clasificado y etiquetado |
| Trabajo típico | Amarre de remolque, aseguramiento de carga | Eslingas, polipastos, aparejos |
El grado 80 es acero de aleación templado y revenido. Eso aumenta la resistencia a la tracción y mantiene más ductilidad cuando una carga cae o se sacude, que es exactamente el comportamiento que se desea en una máquina o una persona. El grado 70 es acero al carbono con revestimiento para resistencia a la intemperie y tiene una clasificación de 3:1 porque la plataforma de un remolque supone que no hay nadie debajo.
Límites de carga de trabajo en libras, valores típicos publicados.
Un detalle sorprende a los compradores: en diámetros pequeños, la figura de Grado 70 puede quedar más alta que la figura de Grado 80 para el mismo tamaño, porque los dos números responden a preguntas diferentes. Una cadena de transporte de grado 70 de 5/16 de pulgada tiene una capacidad nominal de 4700 lb en una proporción de 3:1; una cadena de elevación de grado 80 de 5/16 de pulgada tiene una capacidad nominal de 4500 lb en proporción 4:1. La cadena de aleación sigue siendo la cadena más resistente; simplemente se le pide que mantenga un mayor margen de seguridad.
La calificación es una marca, no un color. El cromato amarillo es común en el grado 70 porque se agrietan fácilmente, pero muchas cadenas son negras, galvanizadas o pintadas. Lea el sello: 7 o 70 para cadena de transporte, 8 u 80 para cadena de elevación de aleación, 10 o 100 para Grado 100. La cadena sin marcar no es una cadena clasificada, y ese es un hallazgo de rutina en la carretera según 49 CFR 393.104(b), que requiere que cada amarre lleve la marca de límite de carga de trabajo del fabricante.
El límite de carga de trabajo se aplica al conjunto completo, no al mejor componente del mismo. Una cadena Grado 80 de 3/8 de pulgada con capacidad de 7100 lb deja de ser un conjunto de 7100 lb en el momento en que se coloca un gancho de acero al carbono en el extremo. La capacidad nominal cae a la parte con la calificación más baja y la marca en la cadena ahora exagera lo que el conjunto puede contener.
Esquema isométrico de una ruta de carga de grado coincidente.
La sección discontinua muestra la capacidad pagada en la cadena pero no disponible para el ensamblaje terminado.
Dos hábitos lo impiden. Primero, combine los grados: cadena de grado 80 con ganchos de grado 80, ganchos de sujeción tipo horquilla y grilletes de aleación. En segundo lugar, haga coincidir las carpetas: una carpeta de palanca o de trinquete debe estar clasificada para la cadena que tensa, y una barra tramposa en el mango empuja la carpeta más allá de su clasificación, una de las causas más comunes de manijas dobladas y cadenas rotas en las plataformas.
La cadena de transporte se encuentra en remolques, plataformas y plataformas rodantes. El grado 70 en 5/16 de pulgada cubre la mayoría de las fijaciones de plataformas planas, el de 3/8 de pulgada se adapta a equipos y maquinaria más pesados y el de 1/2 pulgada se adapta a las cargas más grandes. Combínelo con carpetas de palanca o trinquete y protectores de esquinas de acero donde la cadena cruce un borde afilado.

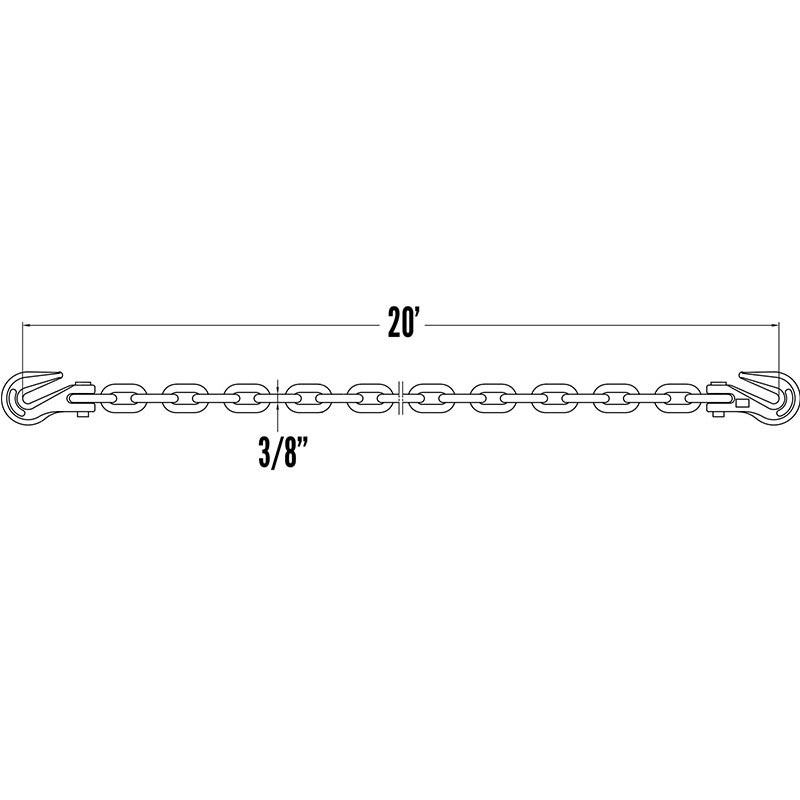

Cadena de transporte de grado 70 de 3/8 de pulgada Para asegurar la plataforma y el equipo, esta cadena de grado 70 tratada térmicamente equilibra la capacidad de carga con un manejo manejable; Confirme el WLL agregado antes de su uso. Ver producto → El límite de carga de trabajo total importa más que el tamaño de la cadena por sí solo. Según 49 CFR 393.106, el WLL combinado de los amarres debe ser al menos la mitad del peso de la carga, por lo que una máquina de 10,000 lb necesita 5,000 lb de clasificación agregada antes de que comience cualquier discusión sobre el margen de seguridad. Más sobre cómo se desarrolla esto en camiones y transporte trabajo.
La cadena de grado 80 pertenece a polipastos, eslingas y vigas de elevación, con el conjunto etiquetado. Elija 5/16 de pulgada para levantamientos livianos, 3/8 de pulgada para trabajos industriales en general y 1/2 pulgada y más para fabricaciones pesadas; la misma lógica se aplica a través aparejo y elevación deber.
Grado 80 Alloy Hoisting Chain Para conjuntos de aparejo y elevación, esta cadena de aleación de grado 80 ofrece mayor resistencia y resistencia al desgaste que la de grado 70; verificar el uso nominal. Ver producto → El acero aleado y el tratamiento térmico cuestan más que el acero al carbono, por lo que el grado 80 normalmente tiene un precio más alto por pie con el mismo diámetro. Esa prima está bien gastada cuando la cadena se levanta y es innecesaria cuando la cadena solo sostiene la carga en una cubierta.
La elección costosa es la equivocada. Una flota que compra Grado 80 por cada amarre de remolque paga una prima de aleación por un trabajo de Grado 70 que ya funciona bien. Un taller que compra eslingas de grado 70 para levantamiento termina con eslingas que no se pueden etiquetar, además de la exposición al cumplimiento que conlleva. Compre primero por aplicación y luego por tamaño.

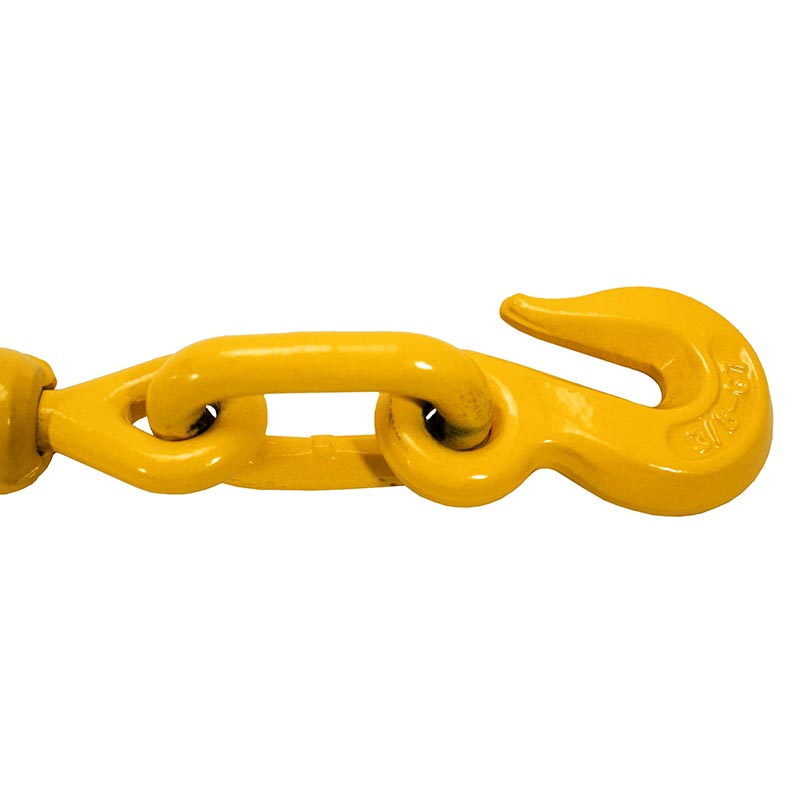

Encuadernadora con palanca de acción de leva sin retroceso Para asegurar cargas pesadas, esta carpeta de palanca forjada utiliza un mecanismo de leva para controlar el retroceso durante la liberación; Inspeccione el pivote de la leva y el acoplamiento del gancho. Ver producto → Vale la pena plantear longitudes personalizadas, estilos de gancho y conjuntos de marca en la etapa de cotización. La diferencia entre una cadena estándar de 20 pies y un conjunto hecho a la medida con los accesorios de extremo correctos suele ser pequeña en comparación con el costo de un componente que no coincide.
El grado 70 es una cadena de transporte de acero al carbono con un factor de diseño de 3:1; El grado 80 es una cadena de aleación tratada térmicamente con una clasificación de 4:1, estampada 8 y destinada a conjuntos de elevación elevados.
No. Las eslingas aéreas deben ser de aleación de acero y estar debidamente marcadas, por lo que una cadena de amarre de Grado 70 no califica. Utilice en su lugar un ensamblaje etiquetado de grado 80.
Sí. Con 3/8 de pulgada, la cadena de aleación se rompe alrededor de 28,400 lb contra aproximadamente 19,800 lb para el Grado 70, y mantiene más ductilidad cuando una carga golpea el sistema.
Para asegurarlo, el WLL de amarre debe sumar al menos 5,000 lb. Dos cadenas Grado 70 de 3/8 de pulgada de 6,600 lb cada una superan esa cifra cómodamente.
Lea el sello en los eslabones: 7 o 70 para cadena de transporte, 8 u 80 para cadena de elevación de aleación, 10 o 100 para Grado 100. El color y el enchapado no son prueba de grado.
Físicamente a veces, en términos de rating nunca. El conjunto toma la capacidad de su componente de menor calificación, por lo tanto, haga coincidir los ganchos y las fijaciones de carga con el grado de la cadena.
El grado de la cadena es una decisión sobre lo que se le permite hacer a una cadena, no sobre cuál es mejor. Haga coincidir el Grado 70 con la plataforma del remolque, el Grado 80 con el gancho superior, mantenga todos los accesorios en el mismo grado y el límite de carga de trabajo en la etiqueta significará exactamente lo que dice.
